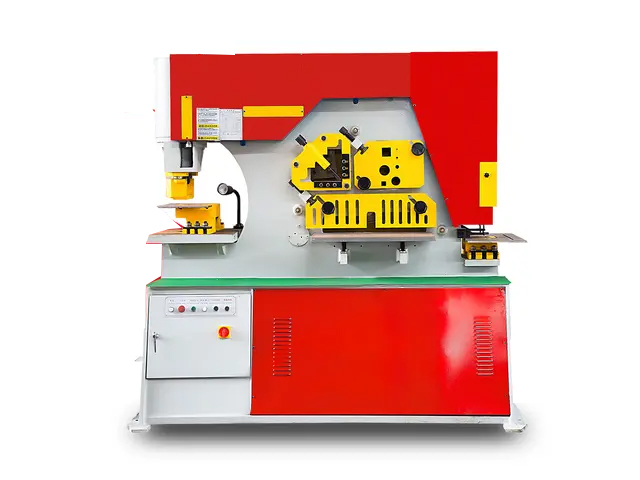

Гидравлический станок серии Q35Y
Двухцилиндровая гидравлическая машина для пробивки и резки

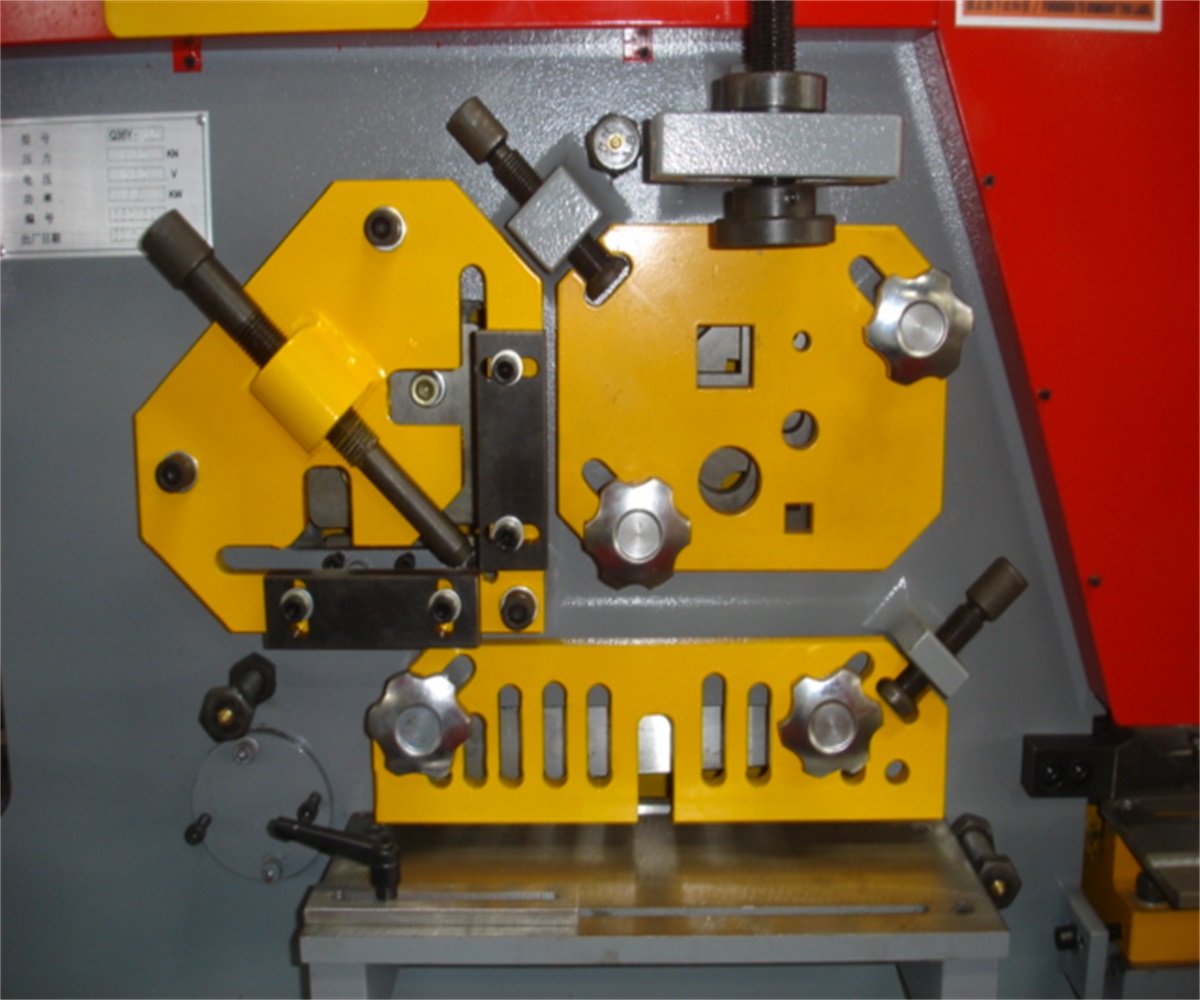

Пять независимых станций для штамповки, резки, вырубки и резки срезов

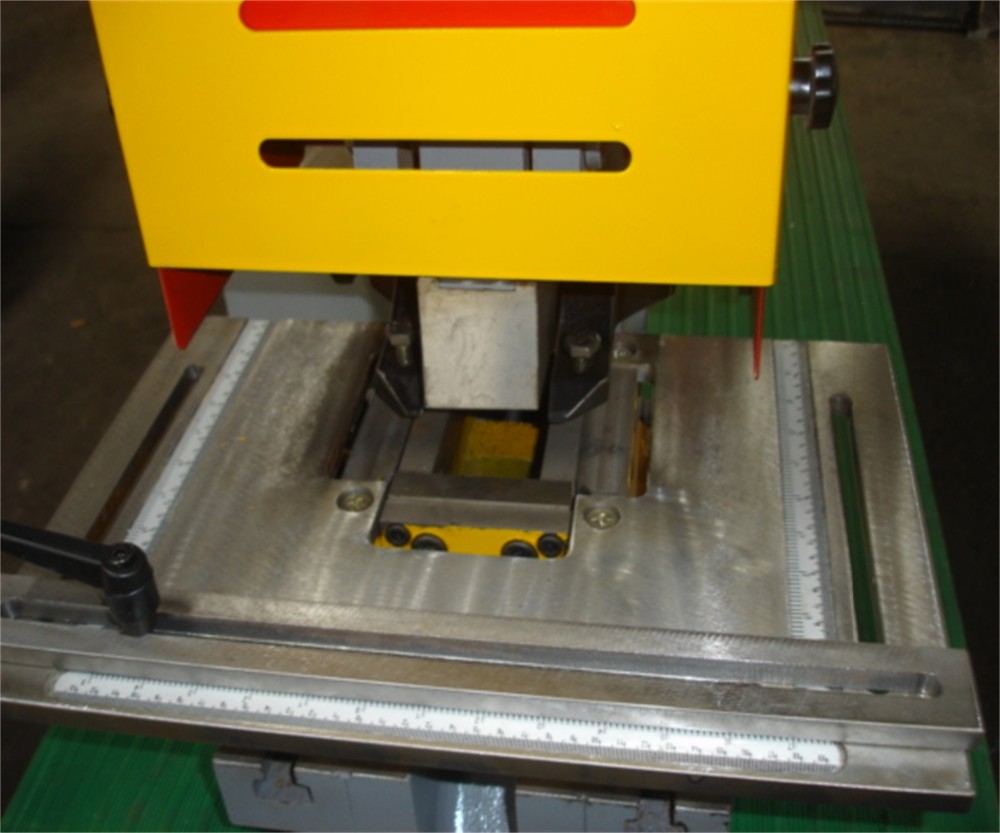

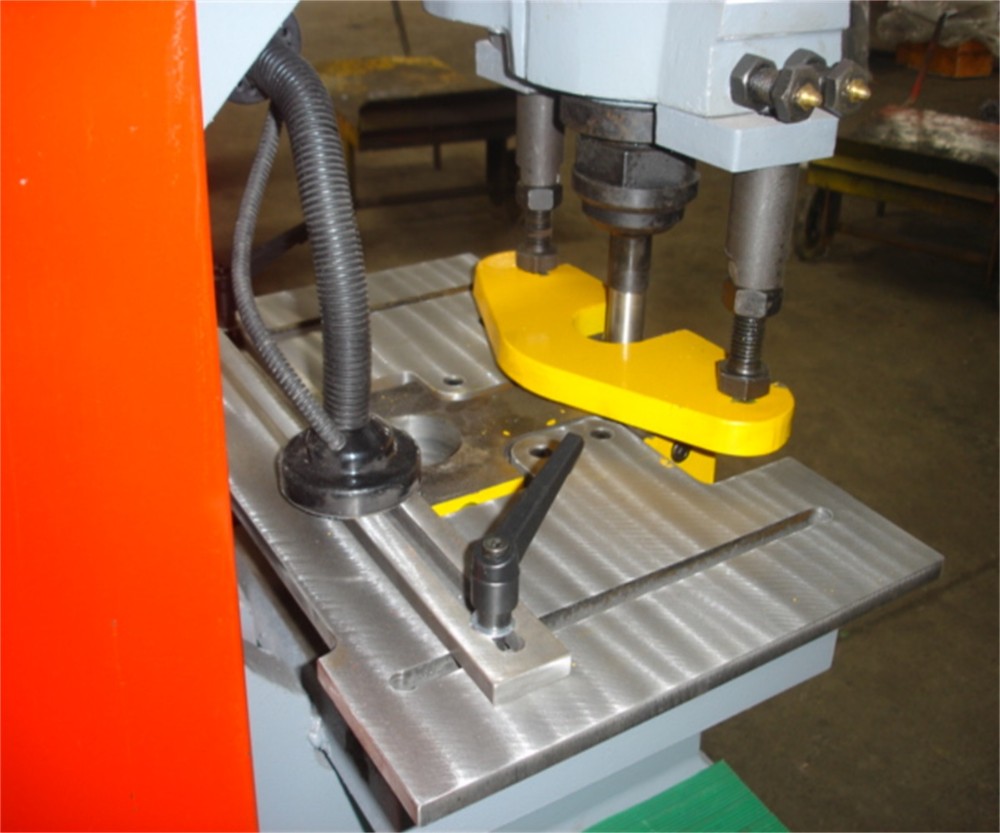

Большой перфорационный стол с универсальной подставкой.

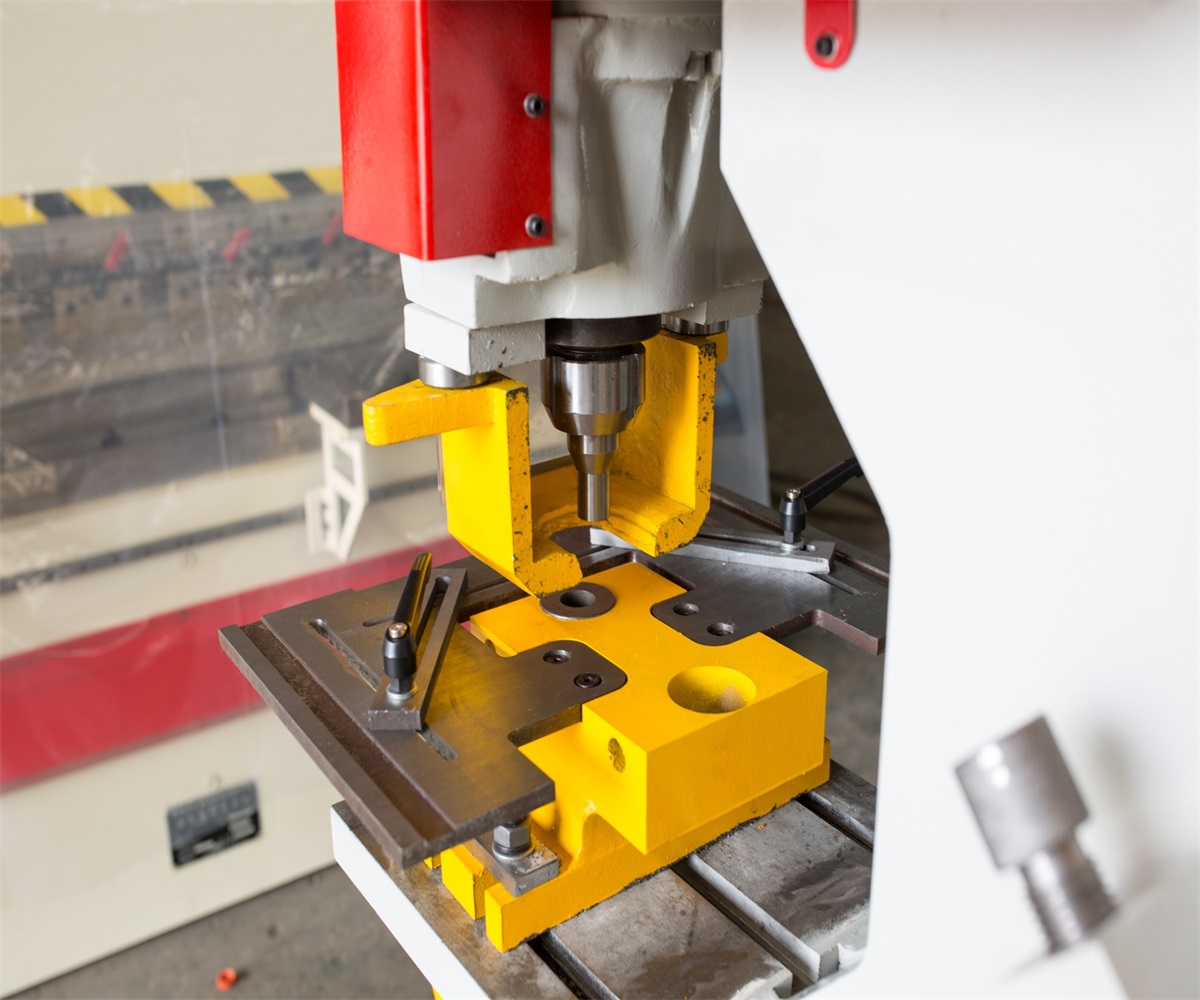

Съемный блок стола для пробивки выступающего канала/фланца балки
Универсальная подставка для матрицы, легко заменяемый держатель пуансона, переходники для пуансона в комплекте.

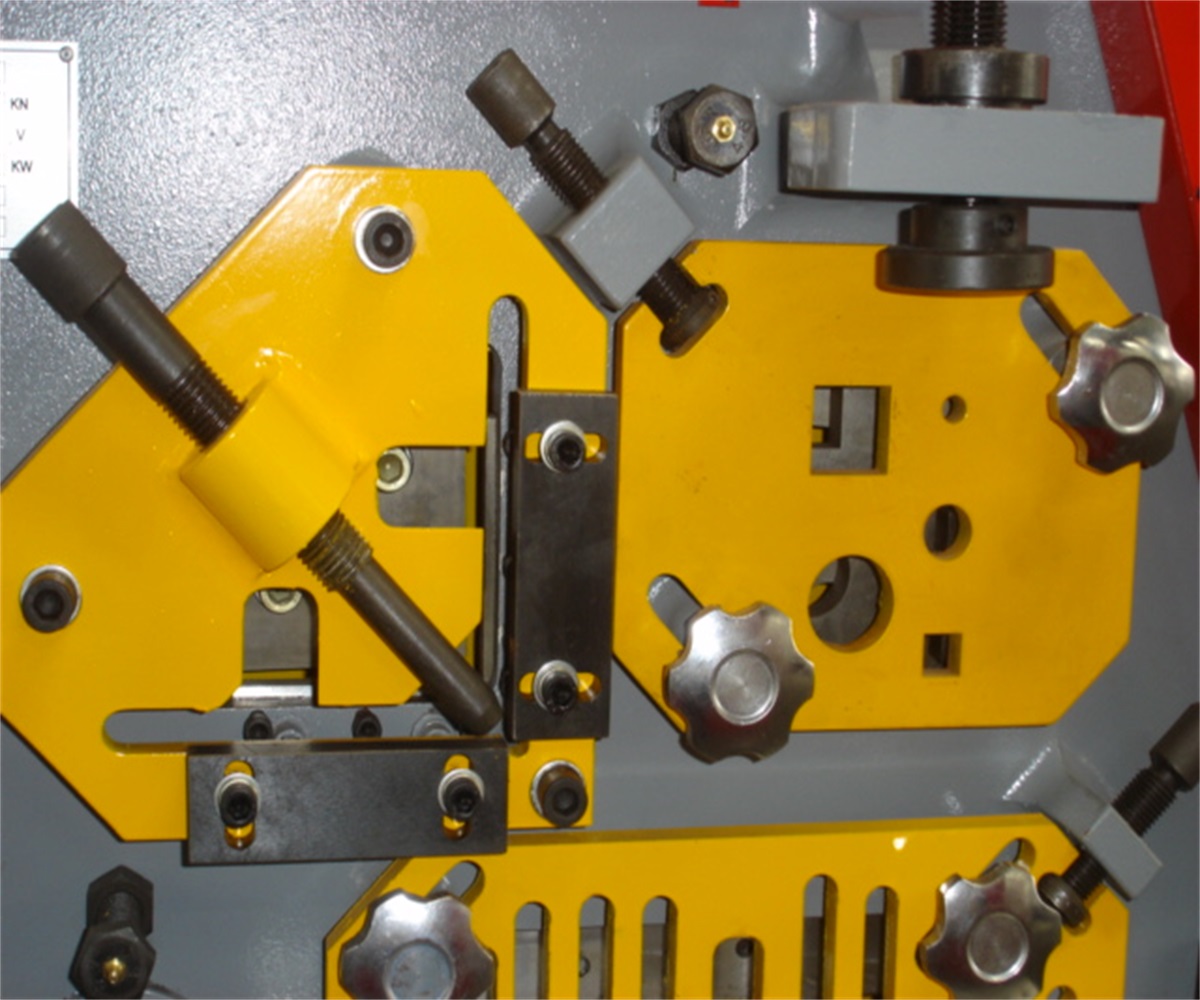

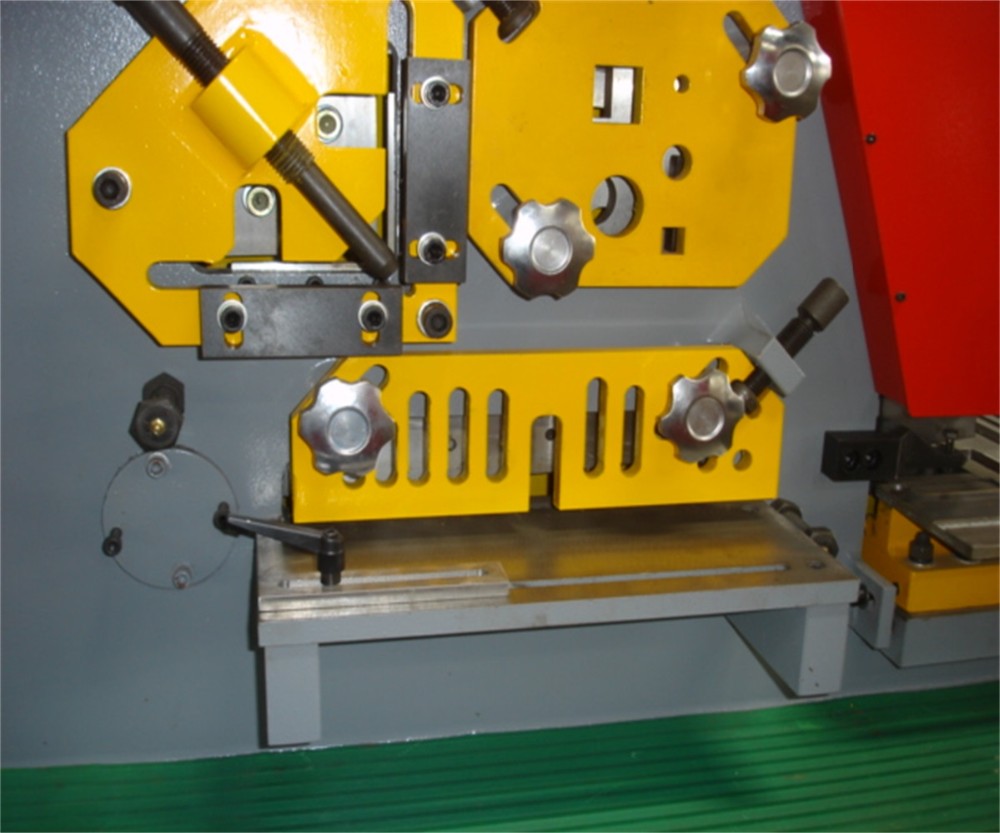

Угловая, круглая и квадратная цельная моноблочная станция обрезки
Задняя вырубная станция, малая мощность и регулируемый ход пуансонной станции.
Централизованная система смазки под давлением

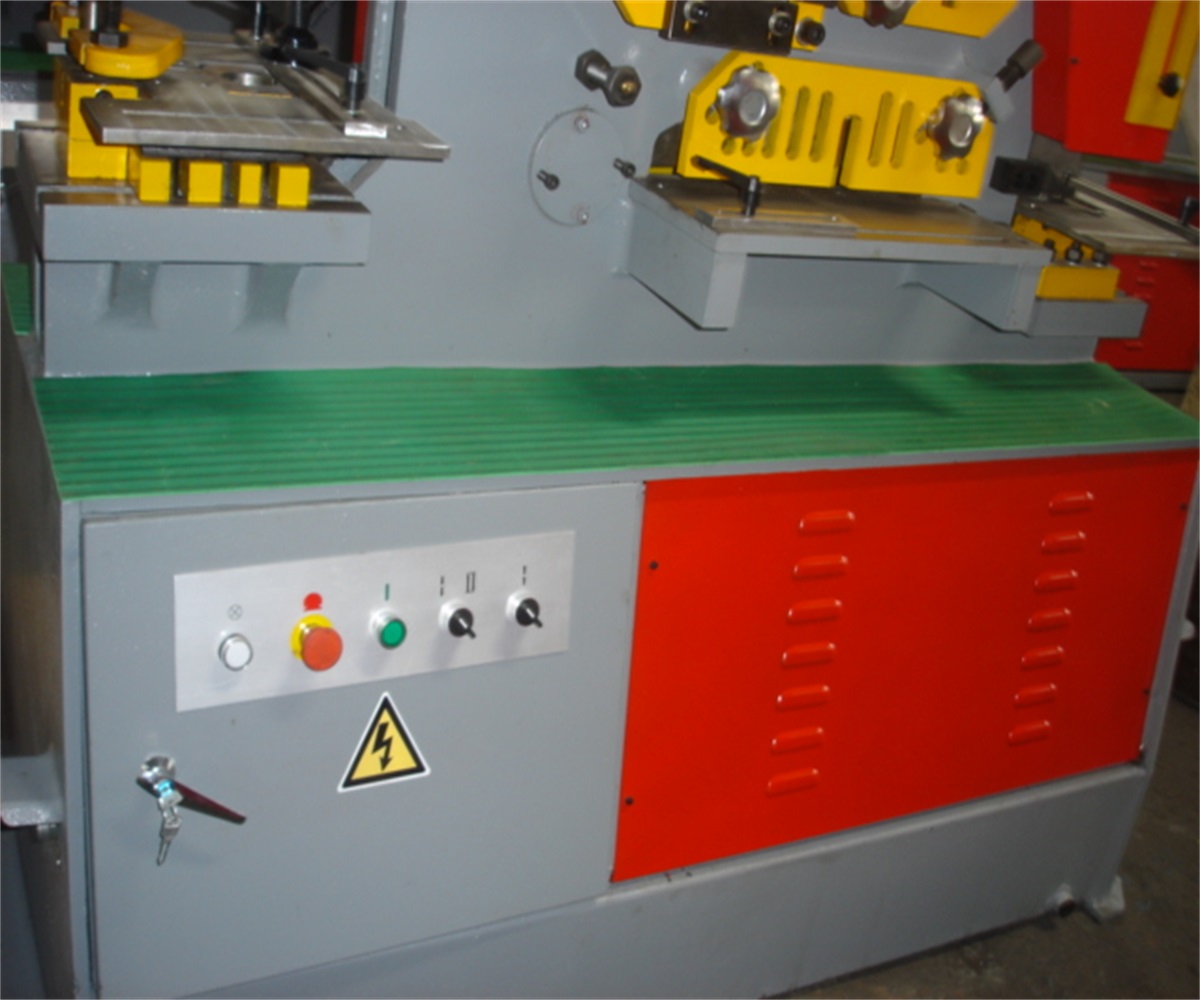

Электрощит с элементами защиты от перегрузки и встроенными органами управления.
Безопасная подвижная ножная педаль
Технические параметры
Подробные фотографии
| Модель | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
| Давление штамповки (Т) | 90 | 115 | 145 | 200 | 250 |
| Макс. толщина резки листового металла (мм) | 20 | 25 | 30 | 40 | 50 |
| Прочность материала (Н/мм²) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
| Угол сдвига (°) | 8° | 8° | 8° | 8° | 8° |
| Резка плоского прутка (Т*Ш)(мм) | 20*330 10*480 | 25*330 16*600 | 30*335 20*600 | 40*335 30*600 | 50*300 30*750 |
| Макс. длина хода цилиндра (мм) | 80 | 80 | 80 | 100 | 100 |
| Частота отключений (раз/мин) | 12-20 | 10-18 | 8-16 | 8-16 | 6-12 |
| Глубина горловины (мм) | 355 | 400 | 600 | 600 | 600 |
| Макс. диаметр штамповки (мм) | 30 | 35 | 38 | 40 | 45 |
| Мощность двигателя (кВт) | 7.5 | 7.5 | 11 | 18.5 | 18.5 |
| Габаритные размеры (Д*Ш*В)(мм) | 1950*900*1950 | 2355*960*2090 | 2800*1100*2500 | 2800*1100*2500 | 3200*1440*2500 |
| Вес (кг) | 2400 | 4000 | 6400 | 7500 | 12800 |
Гарантийный срок Hydraulic Ironworker составляет 2 года и действует с даты коносамента. Если в течение гарантийного срока аксессуары окажутся поврежденными, за исключением повреждений, вызванных неправильным обращением с людьми, мы можем заменить их покупателю бесплатно.
Передняя часть
фланг
