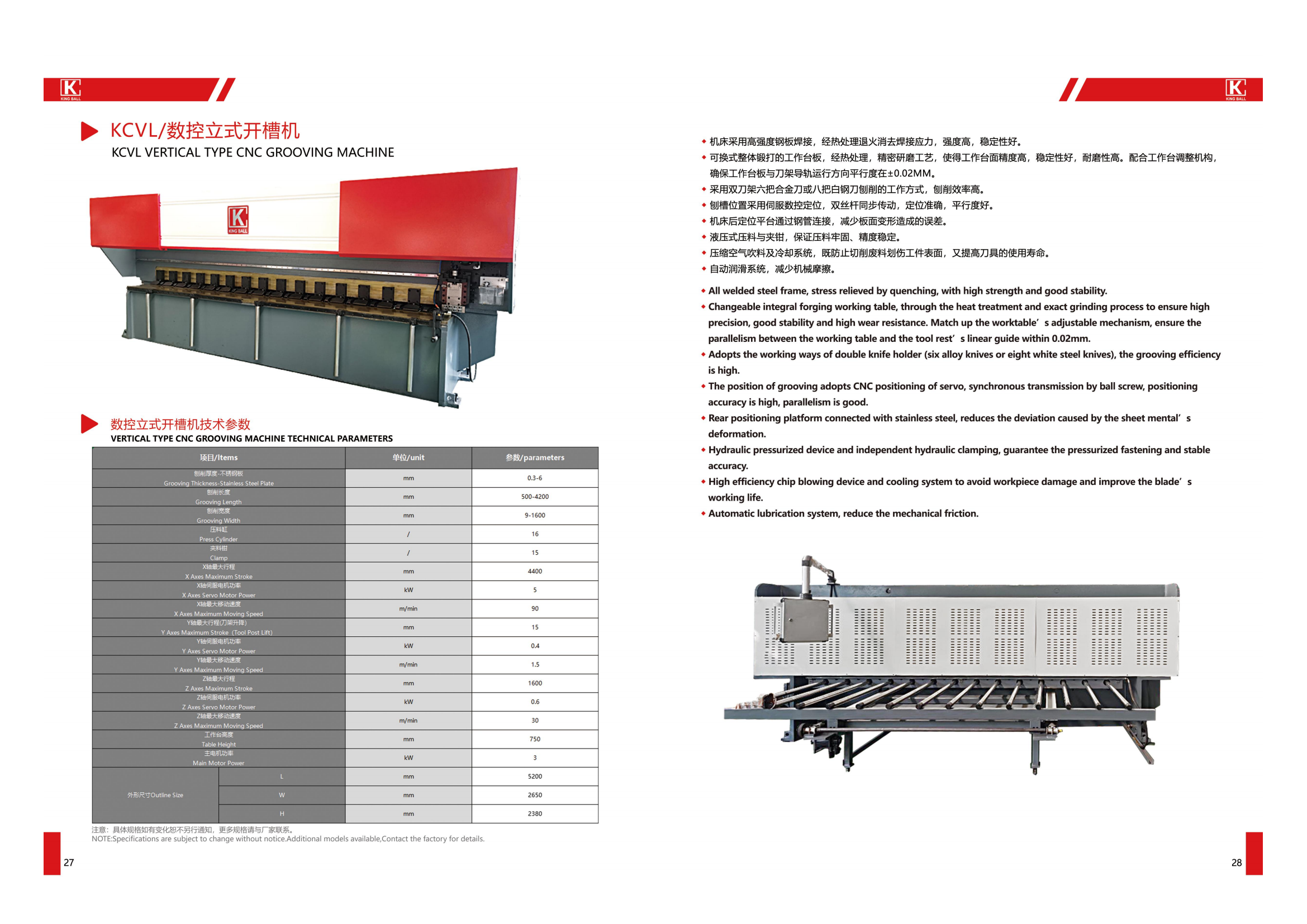

KCVL ВЕРТИКАЛЬНЫЙ ТИПА ПАЗОВОЧНЫЙ СТАНОК С ЧПУ
Цельносварная конструкция из стальных пластин, вся машина закалена для устранения внутренних напряжений и обладает хорошей жесткостью и стабильностью;
Пульт управления находится под консолью в передней части фюзеляжа. Простое управление, легкое в освоении и понимании;
Эта машина оснащена японской системой числового управления MITSUBISHI, сервосистемой с замкнутым контуром и точным позиционированием;
Стойка инструмента приводится в движение импортными шариковыми винтами и японским серводвигателем Mitsubishi для достижения высокой скорости и высокого крутящего момента;
Прибор импортирован из Франции Snyder.
Гидравлические детали американской серии VICKERS и японской серии YUKEN.
Высокоточное положение задней трубы, приводимое в движение серводвигателем, импортным высокоскоростным винтом и линейной направляющей.
Серводвигатель используется для точного позиционирования и высокой точности обработки.
Вся операционная система машины представляет собой точную электропневматическую гидравлическую комбинацию, которая проста в эксплуатации, чувствительна в действии, имеет высокую эффективность, низкий уровень шума и не загрязняет окружающую среду.
Технические параметры
| НЕТ. | Элемент | Параметр | Единица | ||
| 1 | Толщина канавок - пластина из нержавеющей стали | 0,3-6 | мм | ||
| 2 | Длина канавки | 500-4200 | мм | ||
| 3 | Ширина канавки | 9-1600 | мм | ||
| 4 | Пресс-цилиндр | 16 | / | ||
| 5 | Зажим | 15 | / | ||
| 6 | Максимальное перемещение оси X | 4400 | мм | ||
| 7 | Мощность серводвигателя оси X | 5 | кВт | ||
| 8 | Максимальная скорость перемещения по оси X | 90 | м/мин | ||
| 9 | Максимальный ход оси Y (подъем стойки инструмента) | 15 | мм | ||
| 10 | Мощность серводвигателя оси Y | 0.4 | кВт | ||
| 11 | Максимальная скорость перемещения по оси Y | 1.5 | м/мин | ||
| 12 | Максимальный ход оси Z | 1600 | мм | ||
| 13 | Мощность серводвигателя оси Z | 0.6 | кВт | ||
| 14 | Максимальная скорость перемещения по оси Z | 30 | м/мин | ||
| 15 | Высота стола | 750 | мм | ||
| 16 | Мощность главного двигателя (230 В-50 Гц) | 2.2 | HP | ||
| 17 | Емкость топливного бака | 35 | L | ||
| 18 | Вес машины | 13600 | КГ | ||
| 19 | Размеры машины (Д×Ш×В) | 5200×2650×2380 | мм | ||
| 20 | Толщина канавок - пластина из нержавеющей стали | 0,3-6 | мм | ||
Обслуживание машины
Эту серию строгальных станков с V-образными канавками необходимо регулярно заливать смазочным маслом. См. таблицу ниже, в которой указаны смазочные детали и интервалы смазки машины:
| Зона смазки | Цикл смазки | Тип смазки |
| Направляющие и ползуны для систем подачи инструмента | один раз в день | Моторное масло |
| Направляющие и ползуны на строгальных балках | раз в неделю | Смазка |
| Винт и гайка на задней трубке | раз в неделю | Смазка |
| Винт и гайка на горизонтальной балке | раз в неделю | Смазка |
| Винт и гайка системы подачи инструмента | раз в неделю | Смазка |
Подробные фотографии
Гарантийный срок на вертикальный пазоварный станок с ЧПУ KCVL составляет 2 года, действует с даты коносамента. Если в течение гарантийного срока аксессуары окажутся поврежденными, за исключением повреждений, вызванных неправильным обращением с человеком, мы можем заменить их покупателю бесплатно.

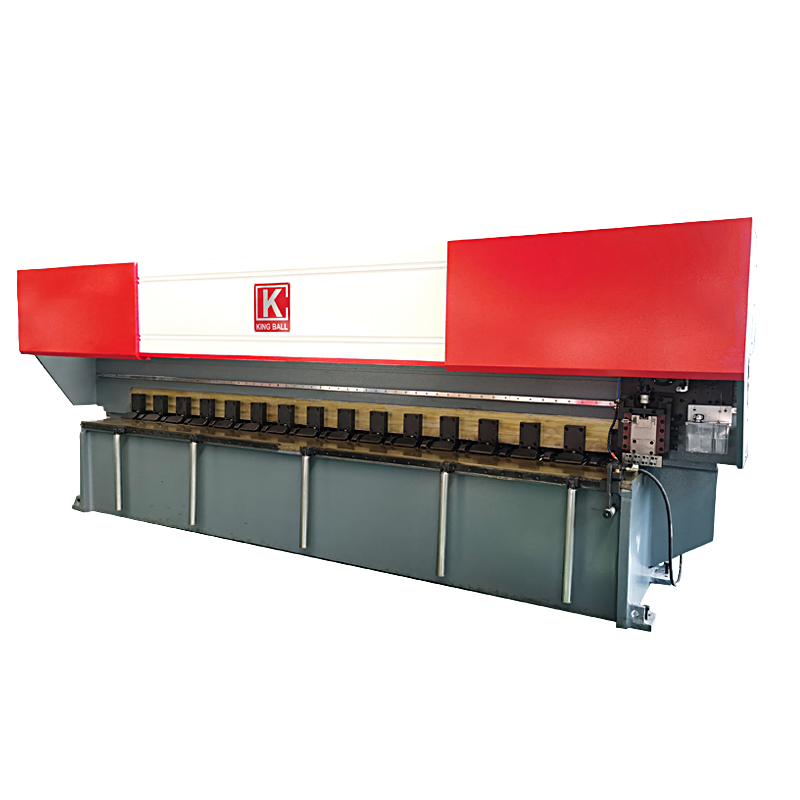

Передняя часть

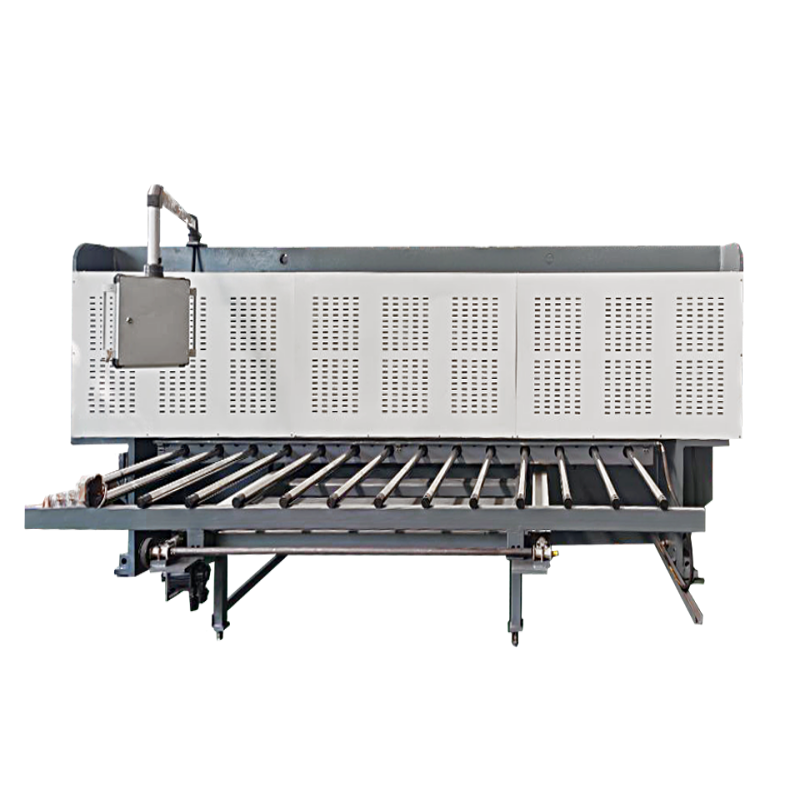

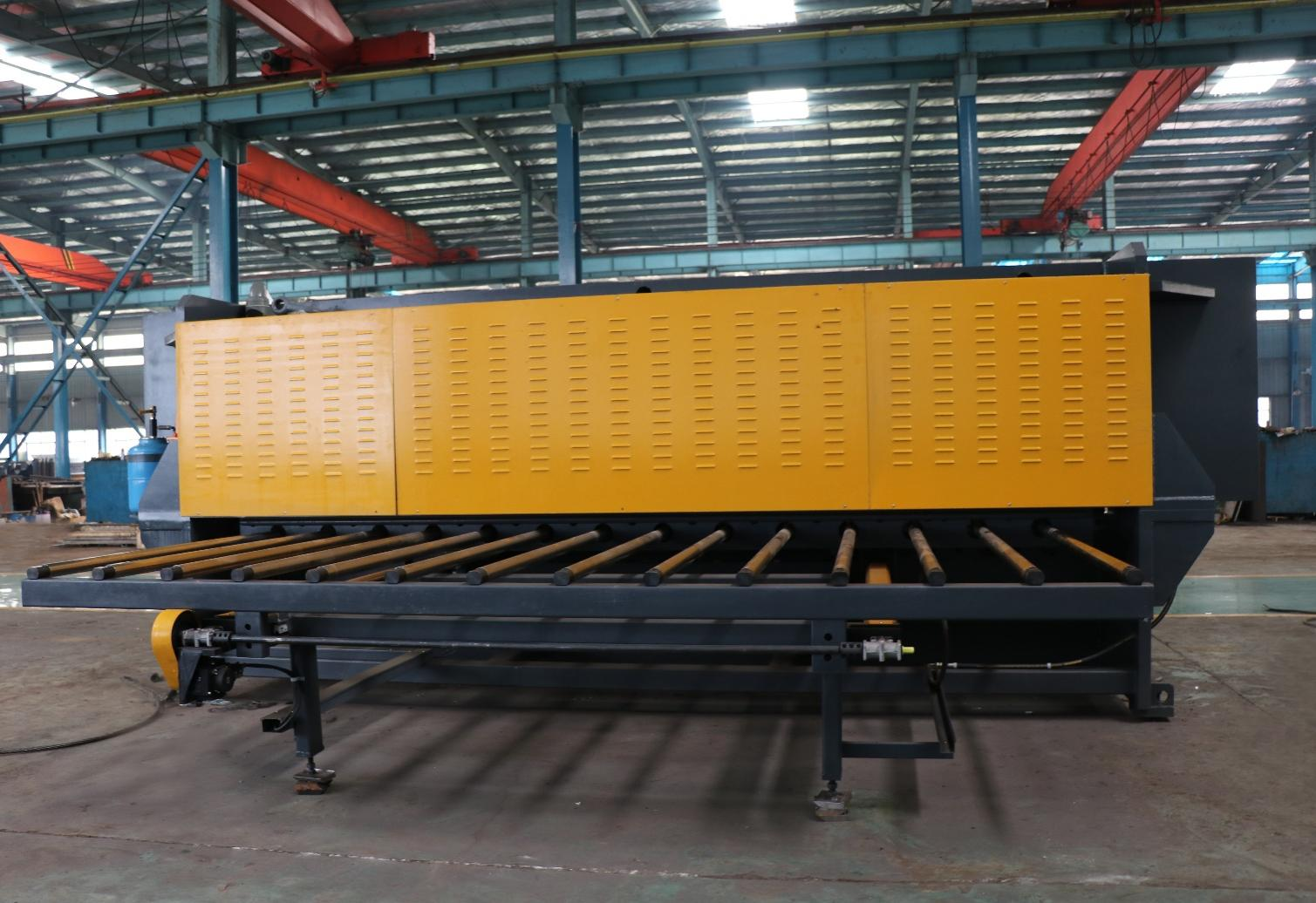

Назад
Подробные фотографии

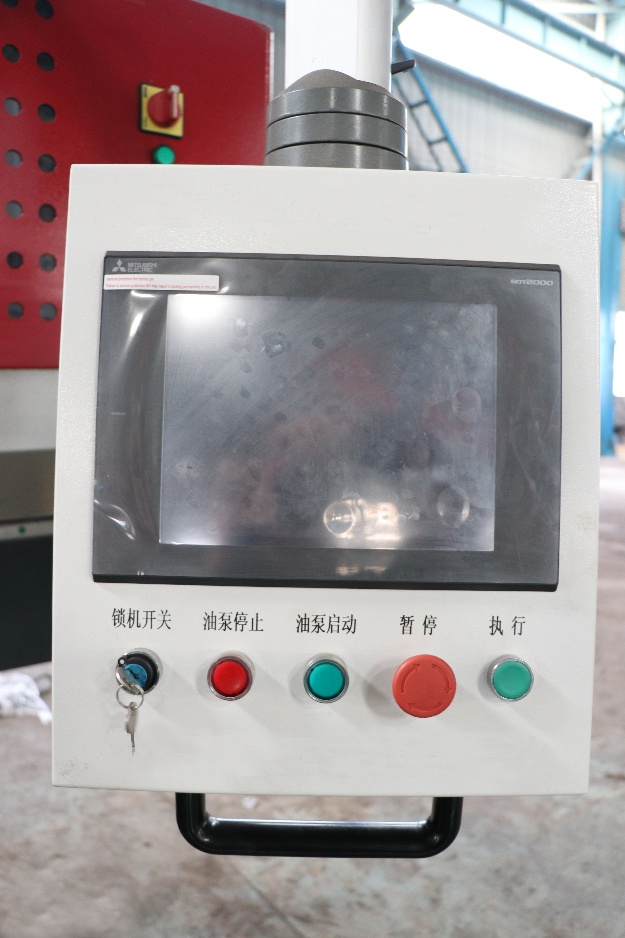

Панель операционной системы
В правом верхнем углу машины расположена панель управления, которая оснащена различными кнопками переключения, индикаторами и сенсорным дисплеем, как показано на рисунке:
Случайное снаряжение
Оснащен японским сервоконтроллером MITSUBISHI и сервоприводом.
Оснащен тайваньским серебряным шариковым винтом и линейной направляющей.

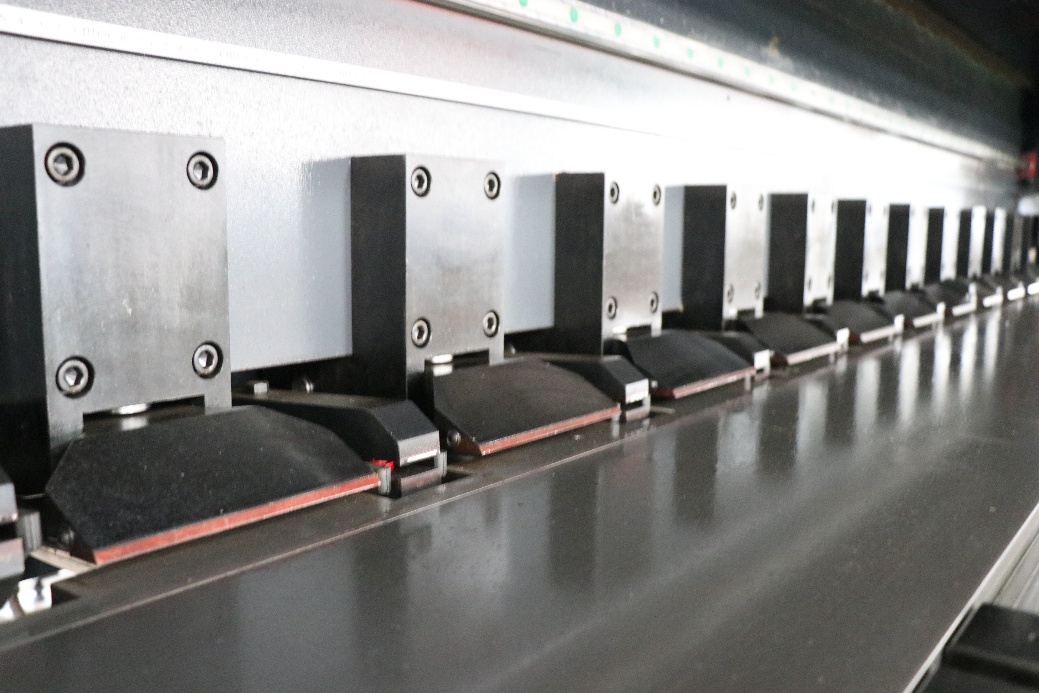

Подпружиненный независимый гидравлический цилиндр и зажим используются для переднего давления и заднего положения трубы.
Оснащен двумя подвижными цилиндрами давления, что удобно для прорезания коротких канавок в материале.
Планерное освещение.
Гидравлическая система VICKERS США и Японии YUKEN.
5 передних опор из нержавеющей стали, каждая длиной 500 мм.
Ножной переключатель.
Один случайный ящик для инструментов, в комплект входят: шесть внутренних ключей (Ø8/Ø10/Ø12/Ø13/Ø14/Ø16/Ø17/Ø18/Ø19); по одной отвертке «-» и «+»; смазочный пистолет Один; два блока позиционирования челюстей; один шаблон для крепления ножа; один комплект фрез (размер: 6*12*200).
Базовые навыки
С полностью автоматическим, ручным циклом одинарного действия, функциями переключения на китайском и английском языках.
Скорость канавки можно произвольно регулировать в определенном диапазоне.
Повторяющаяся точность позиционирования задней трубы: +/- 0,03 мм.
Для получения более подробной информации обратитесь к руководству.
