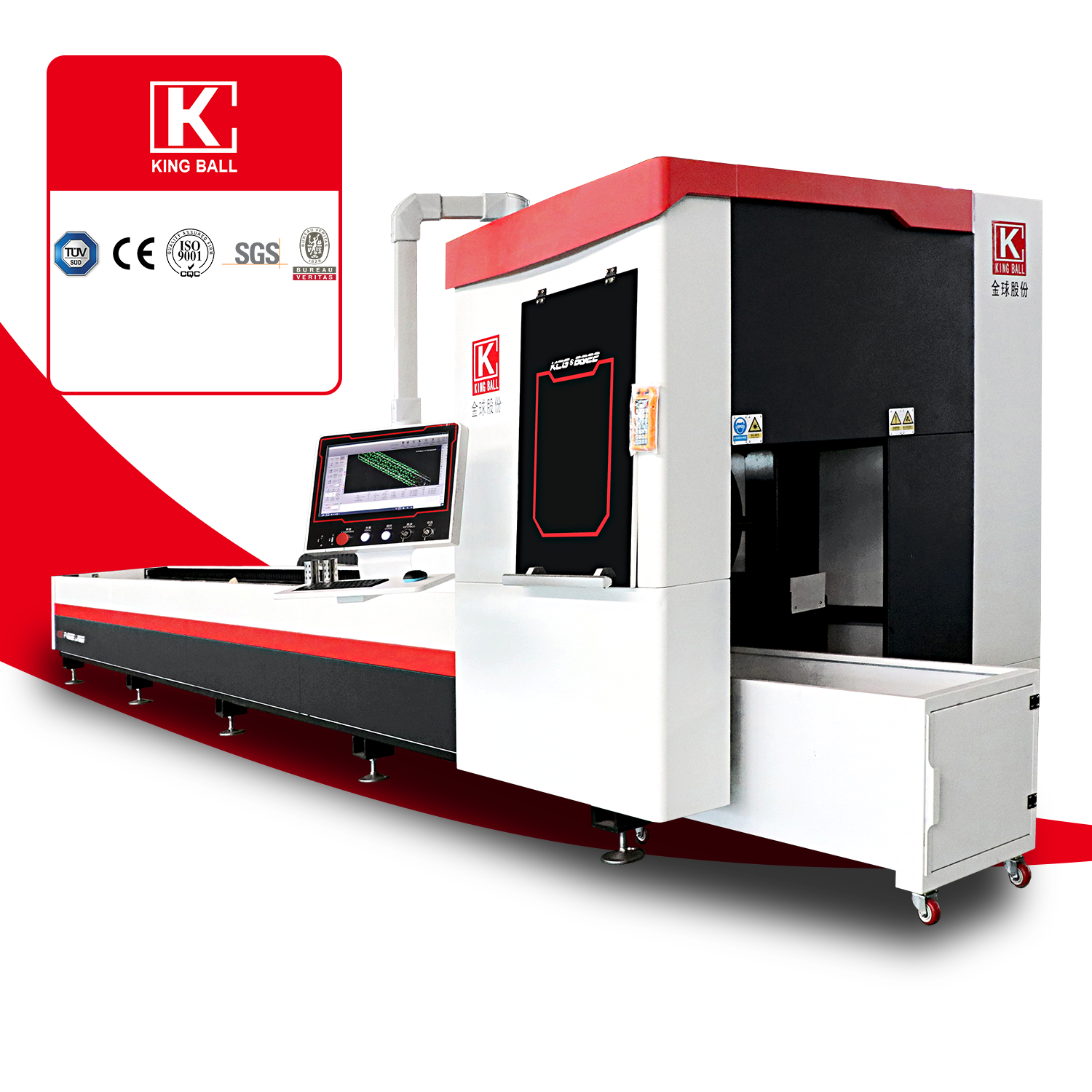

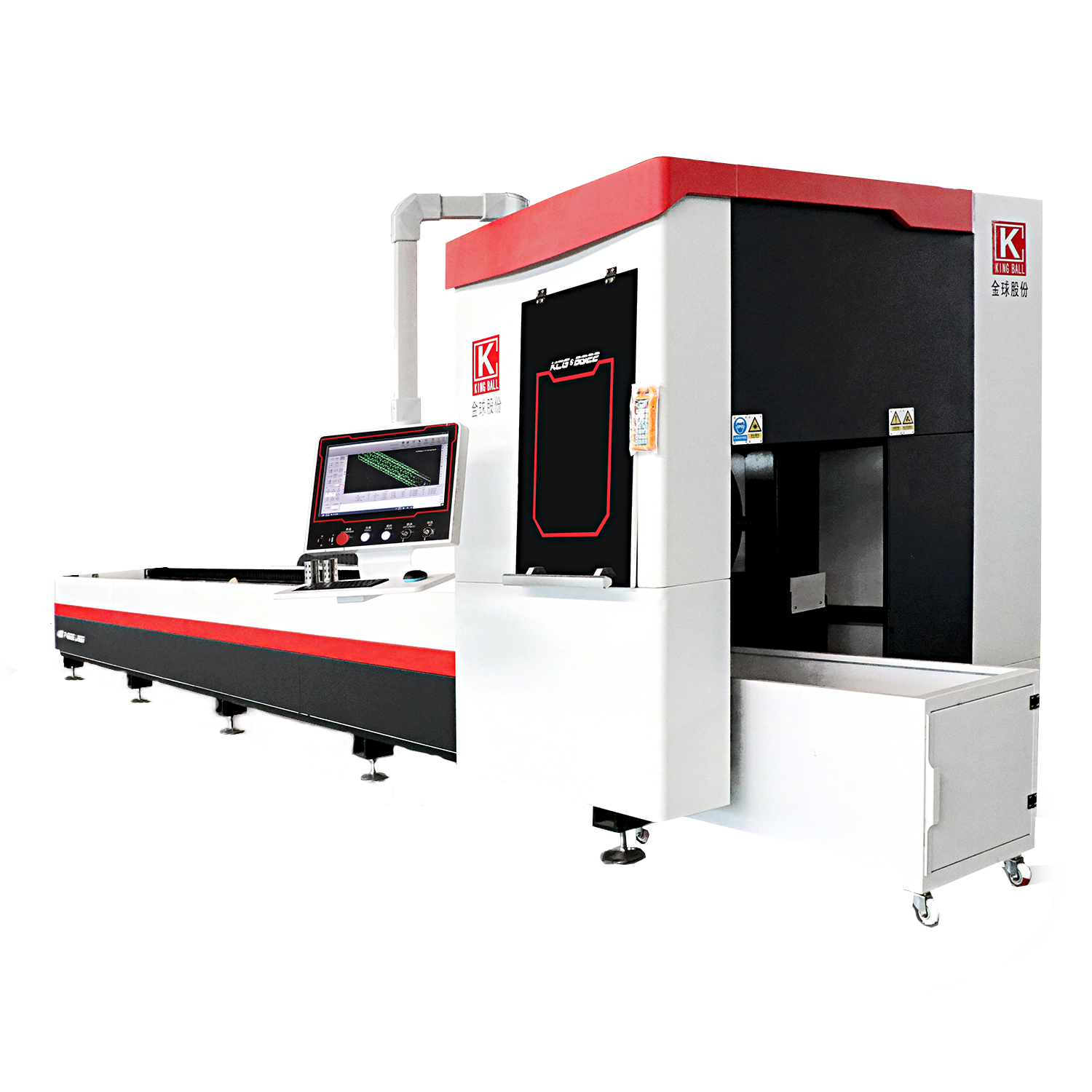

Станок для волоконной лазерной резки труб

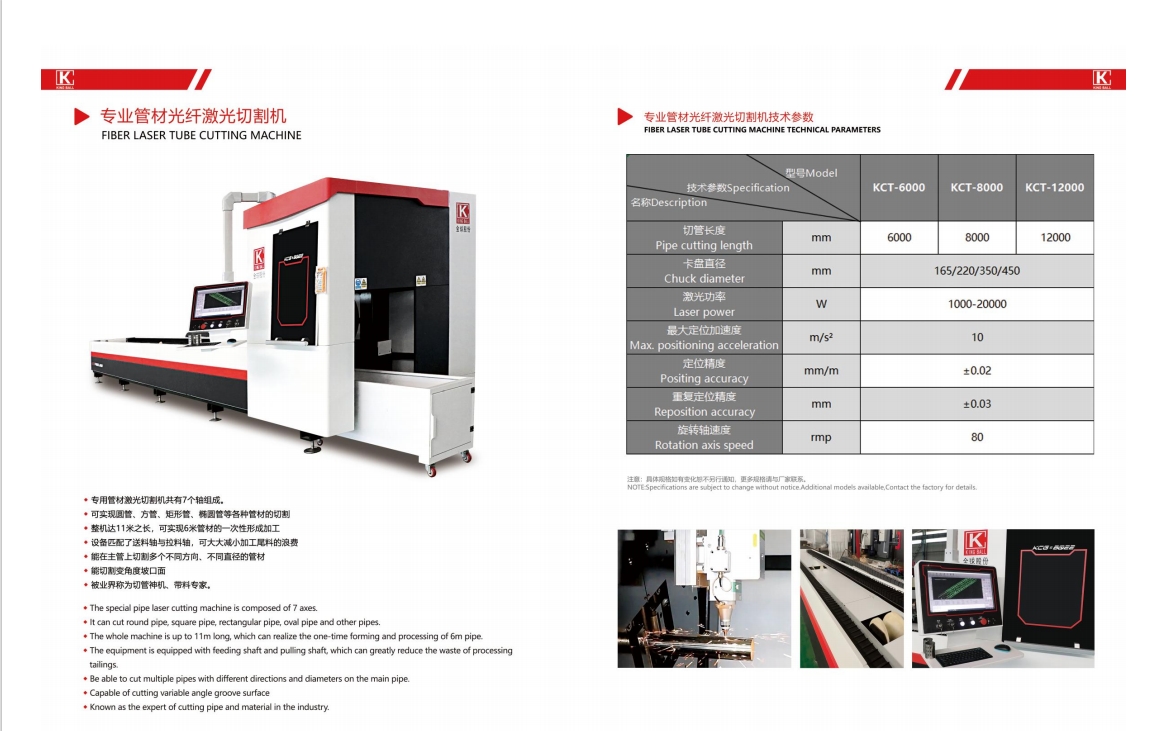

Специальный станок для лазерной резки труб состоит из 7 осей.
Он может разрезать круглую трубу, квадратную трубу, прямоугольную трубу, овальную трубу и другие трубы.
Вся машина имеет длину до 1,1 м, что позволяет единовременно формовать и обрабатывать 6-метровые трубы.* Оборудование оснащено подающим валом и вытягивающим валом, что позволяет значительно сократить отходы переработки хвостов.
Уметь разрезать несколько труб разного направления и диаметра на основной трубе.
Возможность резки поверхности канавки с переменным углом
Известен как эксперт по резке труб и материалов в отрасли.
Список конфигурации
| Компонент | Конфигурация/Бренд | ||
| Лазерный источник | 3000 Вт Макс, Китай | ||
| Промышленный охладитель воды | Ханьли, Китай | ||
| Корпус станка для волоконной лазерной резки и шкаф управления | Лазерная режущая головка | Raytools, Швейцария (лазерная головка с заостренным концом, функцией автофокусировки и системой регулировки высоты) | |
| Система управления | Кипрут, Шанхай | ||
| Структура станины машины | Станина для сварки толстых труб (процесс термообработки и фрезерования с ЧПУ) | ||
| Тип позиции | Красная точка | ||
| Максимальный диаметр резки | 220 мм | ||
| Максимальная длина трубы для резки | 6м | ||
| Передние и задние патроны | Оба автоматических пневматических патрона | ||
| Электрические детали | Шнайдер, Франция | ||
| Пневматические детали | СМК, Япония | ||
| Направляющая рельса | Король ястреба, Тайвань | ||
| Rack | YYC, Тайвань | ||
| Серводвигатель и привод | Фудзи, Япония | ||
| Редуктор | Франция | ||
| Автоматическая смазка | Автоматическая система смазки | ||
Подробные фотографии
Гарантийный срок на станок для резки волоконно-лазерных трубок составляет 2 года и действует с даты коносамента. Если в течение гарантийного срока аксессуары окажутся поврежденными, за исключением повреждений, вызванных неправильным обращением с людьми, мы можем заменить их покупателю бесплатно.
Передняя часть
| Необязательный | Описание |

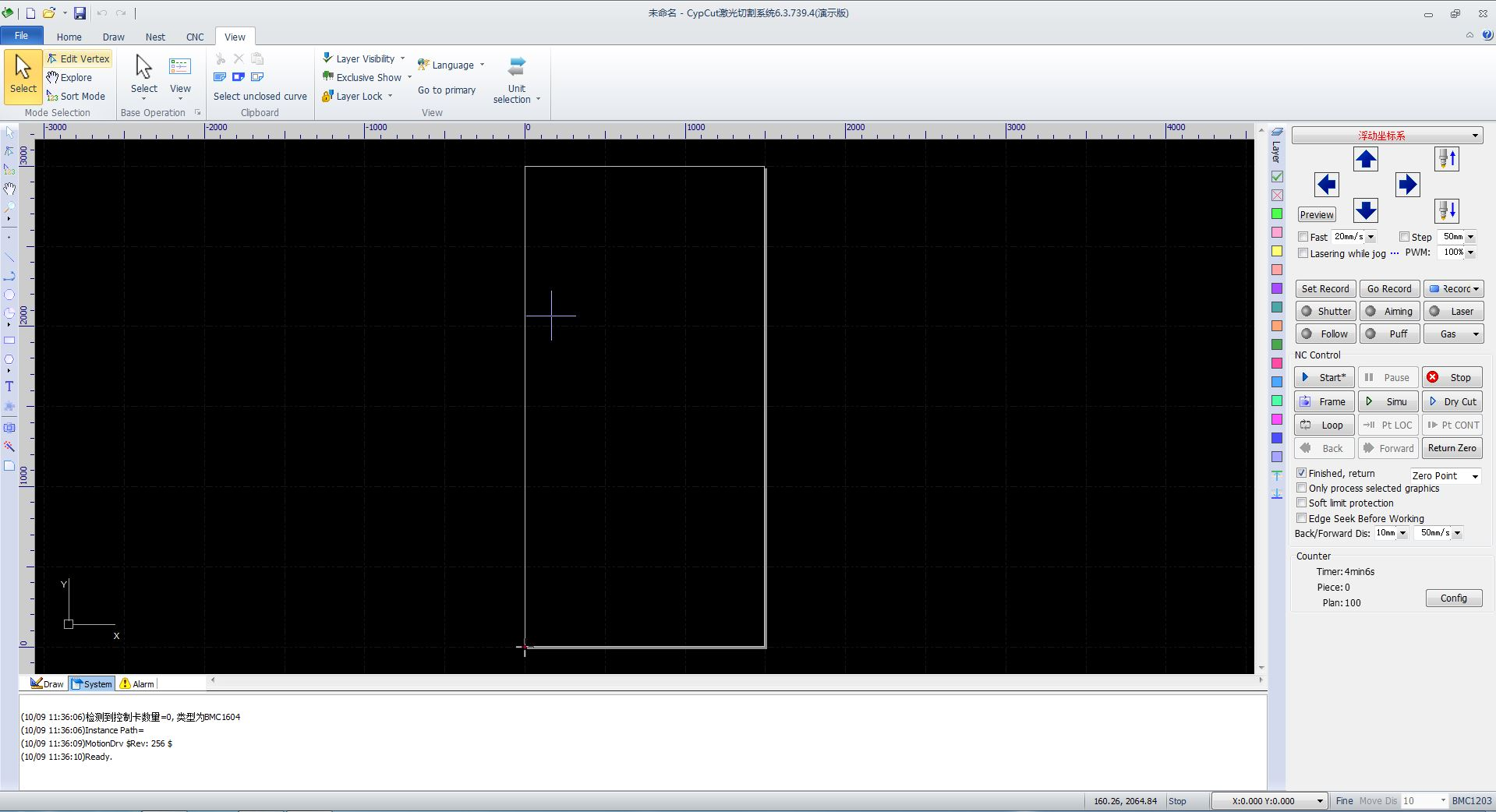

 | Система управления Cypcut специально разработана для станков волоконной лазерной резки металлических труб и листового металла. Создавайте программы резки и простые чертежи быстро и прямо на станке. |

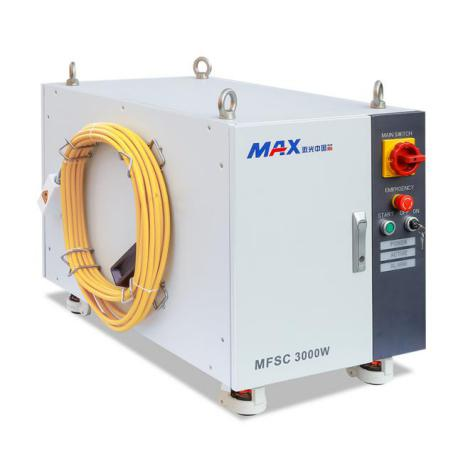

 | Laser Source Китайское предприятие, занимающееся исследованиями, разработкой и масштабным производством мощных волоконных лазеров и основных устройств. Он имеет крупнейшую в Китае научно-исследовательскую и производственную базу волоконных лазеров с глобальным влиянием. Лазерный источник Max имеет очень схожие характеристики с IPG, включая стабильность, качество, скорость и т. д. Но его цена намного ниже, чем у IPG. |

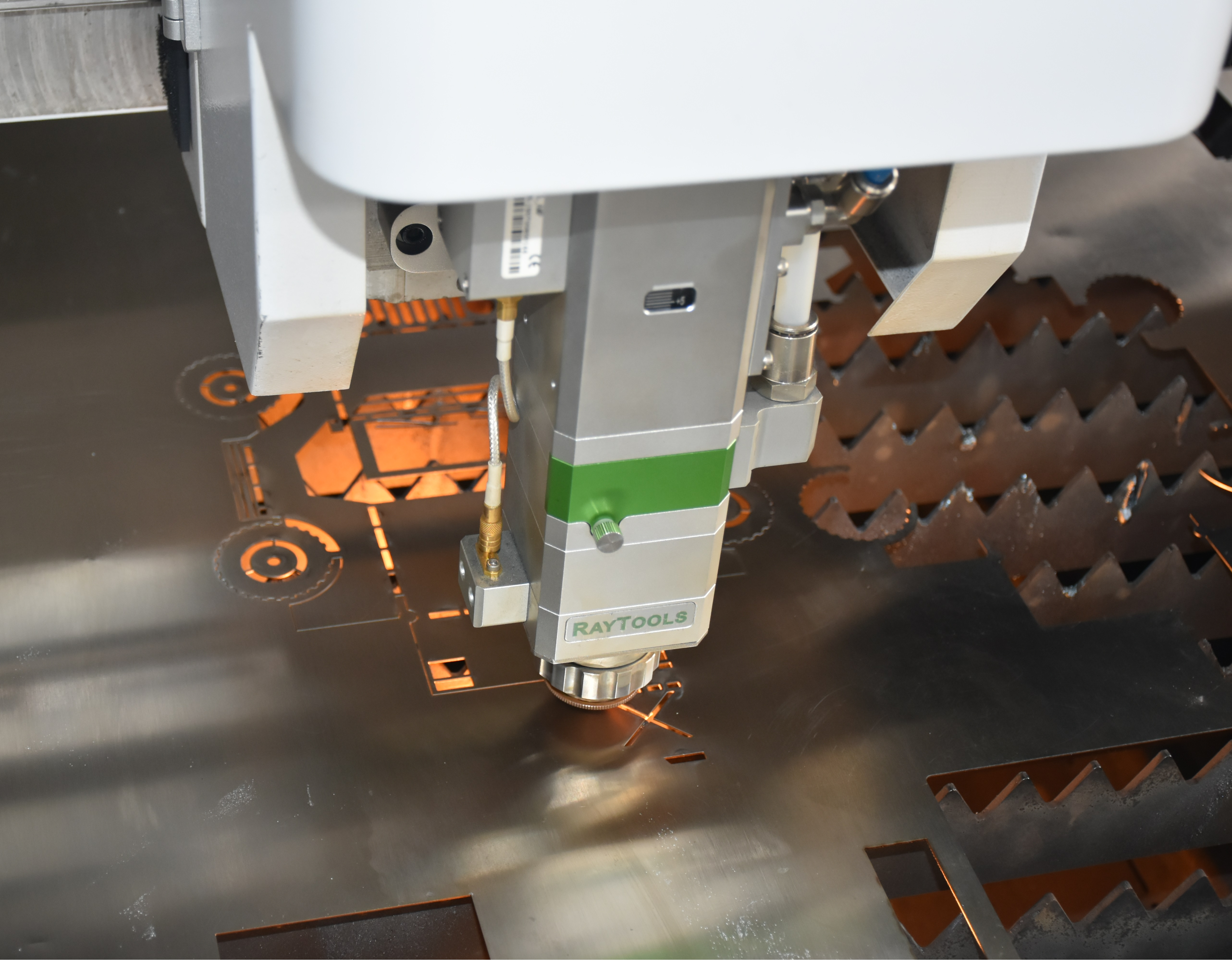

 | Головка для лазерной резки Raytools — известный бренд, признанный более чем 300 предприятиями и стабильно работающий на 20 000 станках для лазерной резки. Он режет металлические листы надежно и качественно. Фокусное положение автоматически регулируется при пробивке и резке, что повышает производительность и улучшает качество прошивки. |

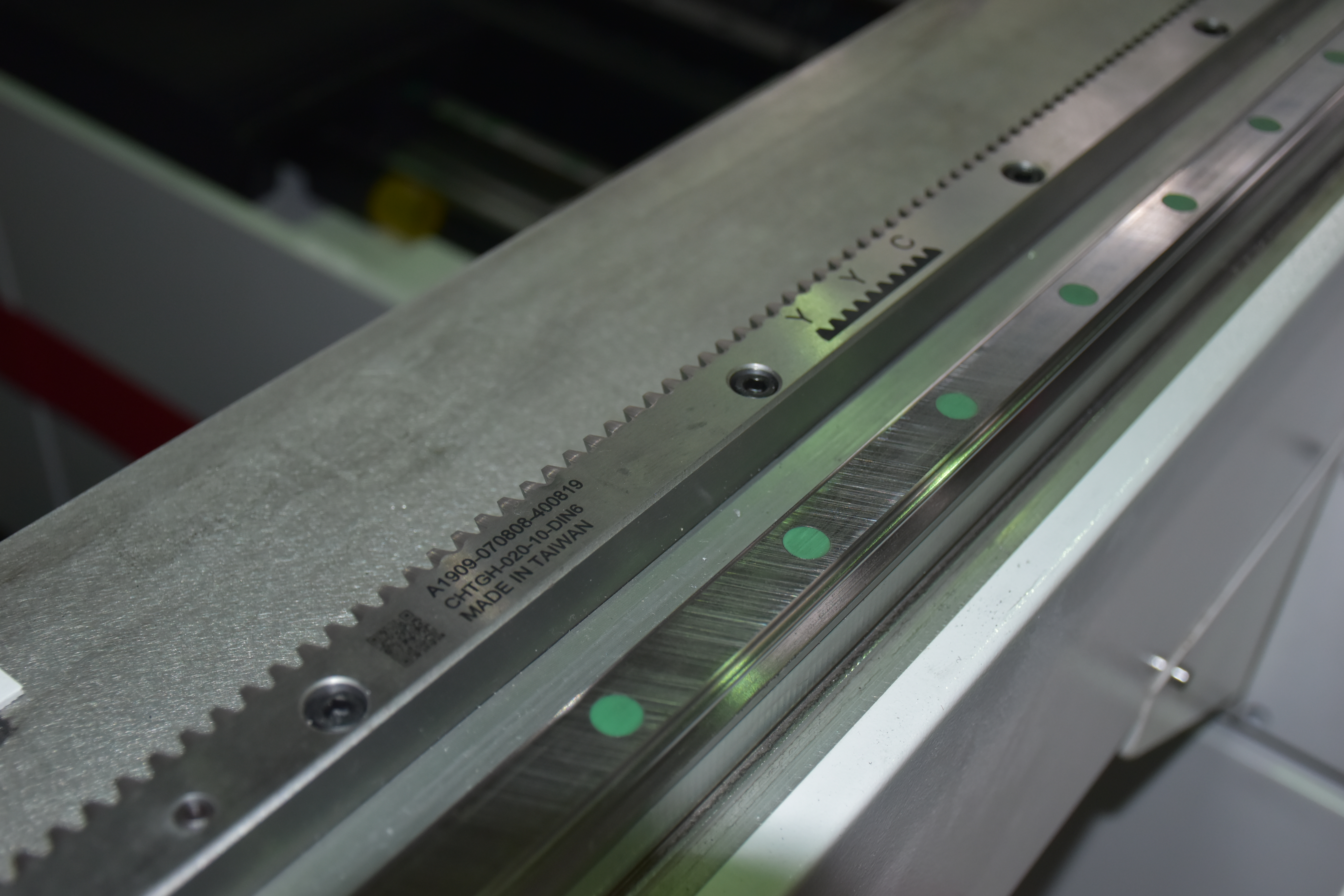

 | Импортированные из Тайваня направляющие и стойки. Благодаря пылезащитному чехлу они обеспечивают высокую точность управления. |
 | Серводвигатель и привод японского производства Fuji. Известный японский бренд Fuji обеспечивает быструю и устойчивую работу машины. |
 | Франция Motoreducer Под каждым серводвигателем для обеспечения стабильной работы. |

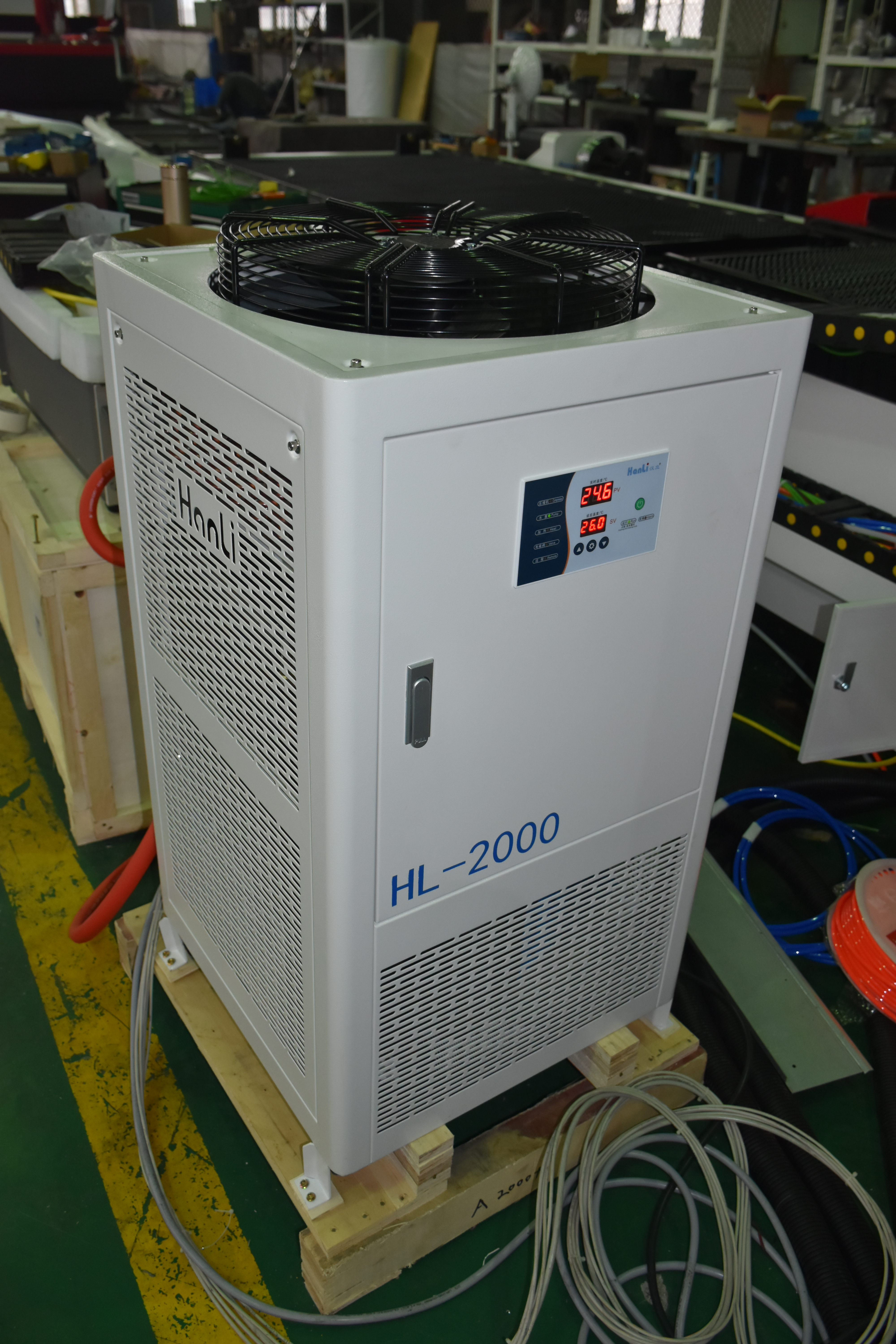

 | Китай Hanli Промышленный водоохладитель Предназначен для промышленного использования. Благодаря функции двойного охлаждения лазерного источника, лазерная головка и другие ключевые компоненты получают достаточное охлаждение для обеспечения плавной и безопасной работы машины. |

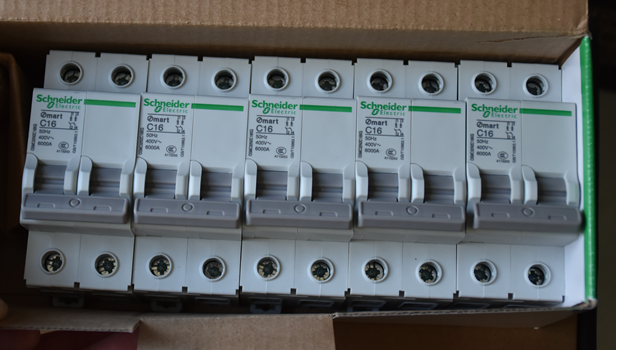

 | Франция Schneider Electronic Components Защита цепей от токов короткого замыкания/перегрузки. |

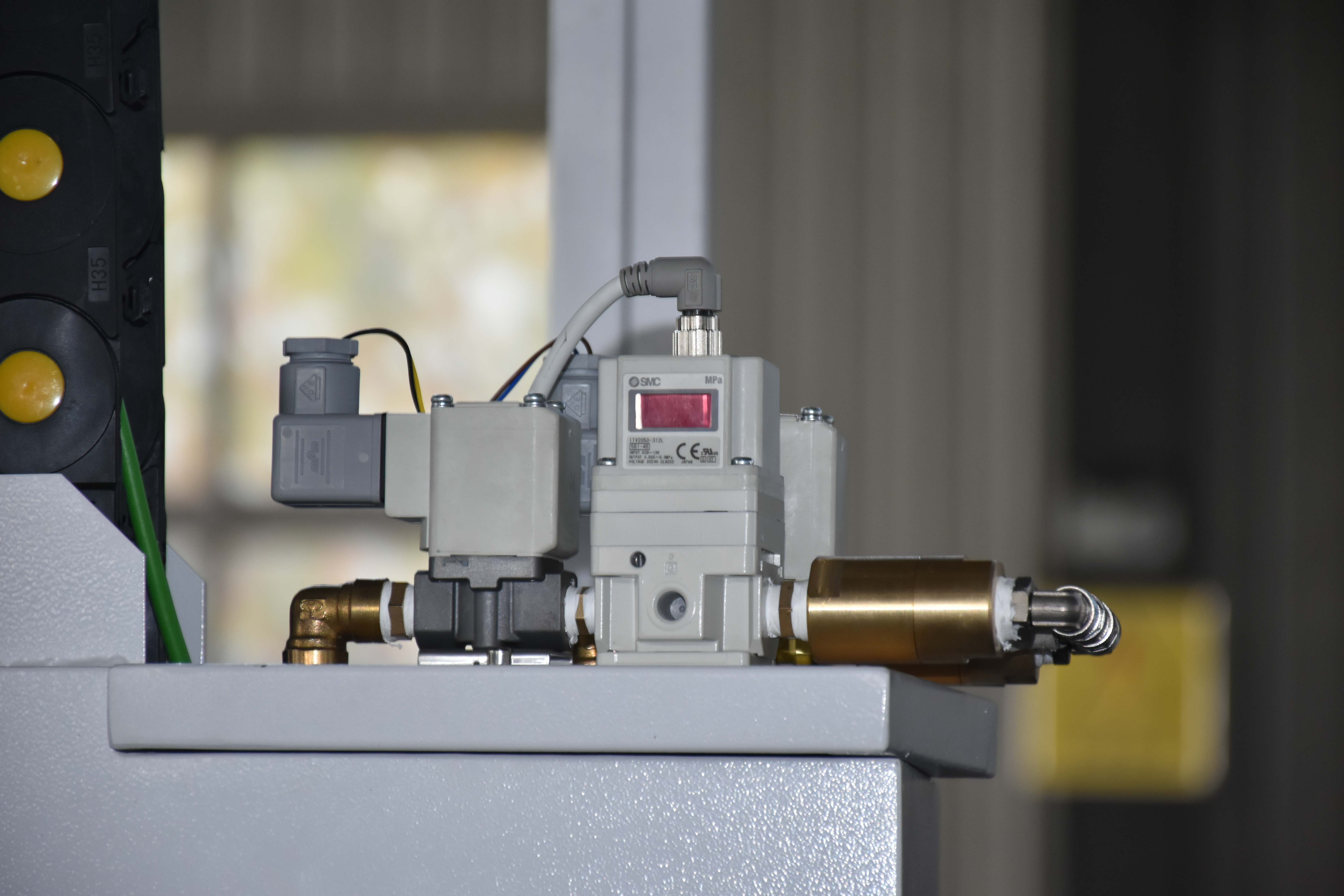

 | Пропорциональный клапан SMC Японии для контроля расхода газа |

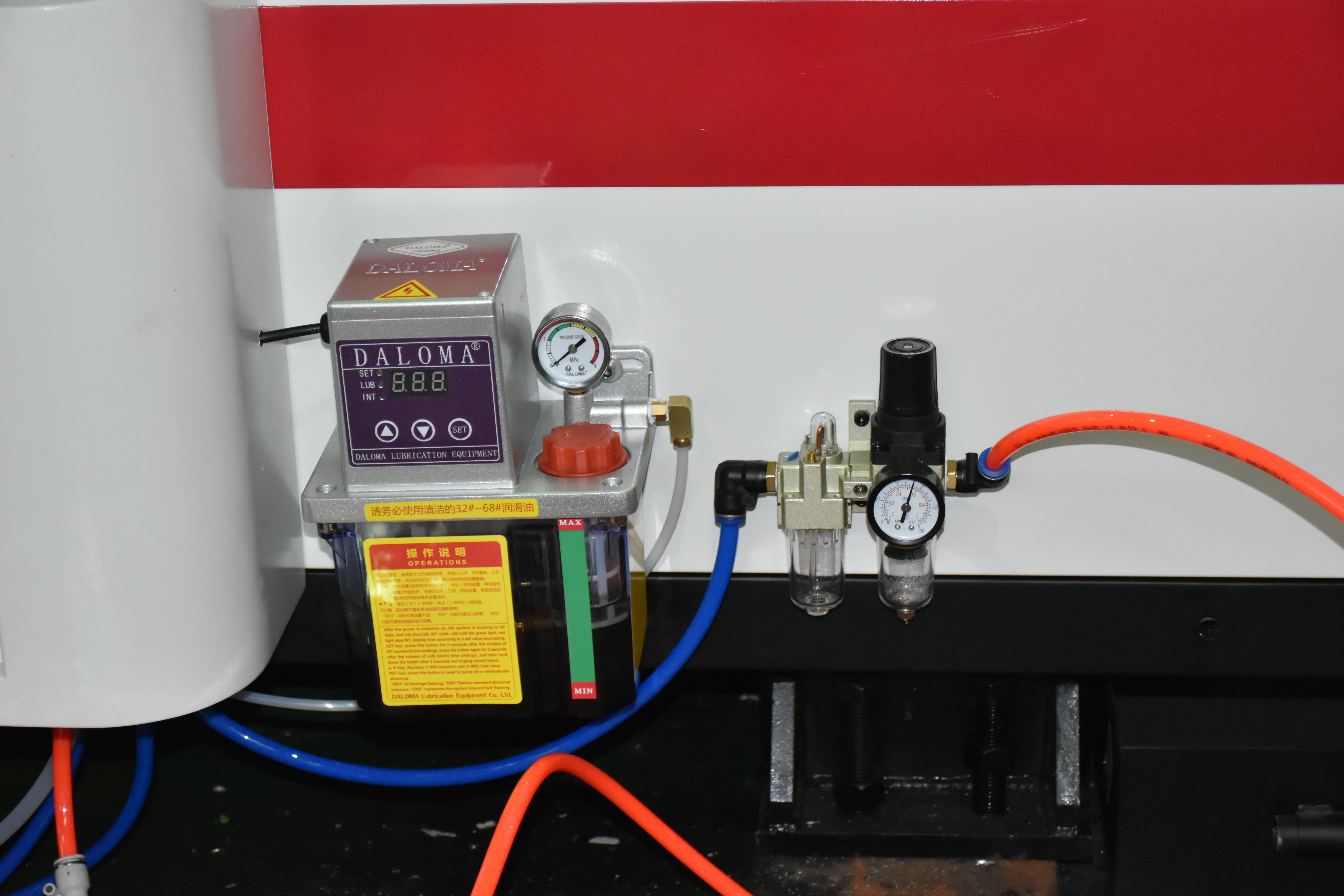

 | Система автоматической смазки Обеспечьте смазку направляющей и стойки во время работы машины по осям X, Y и Z. Не требует обслуживания при высокоскоростной резке. |
